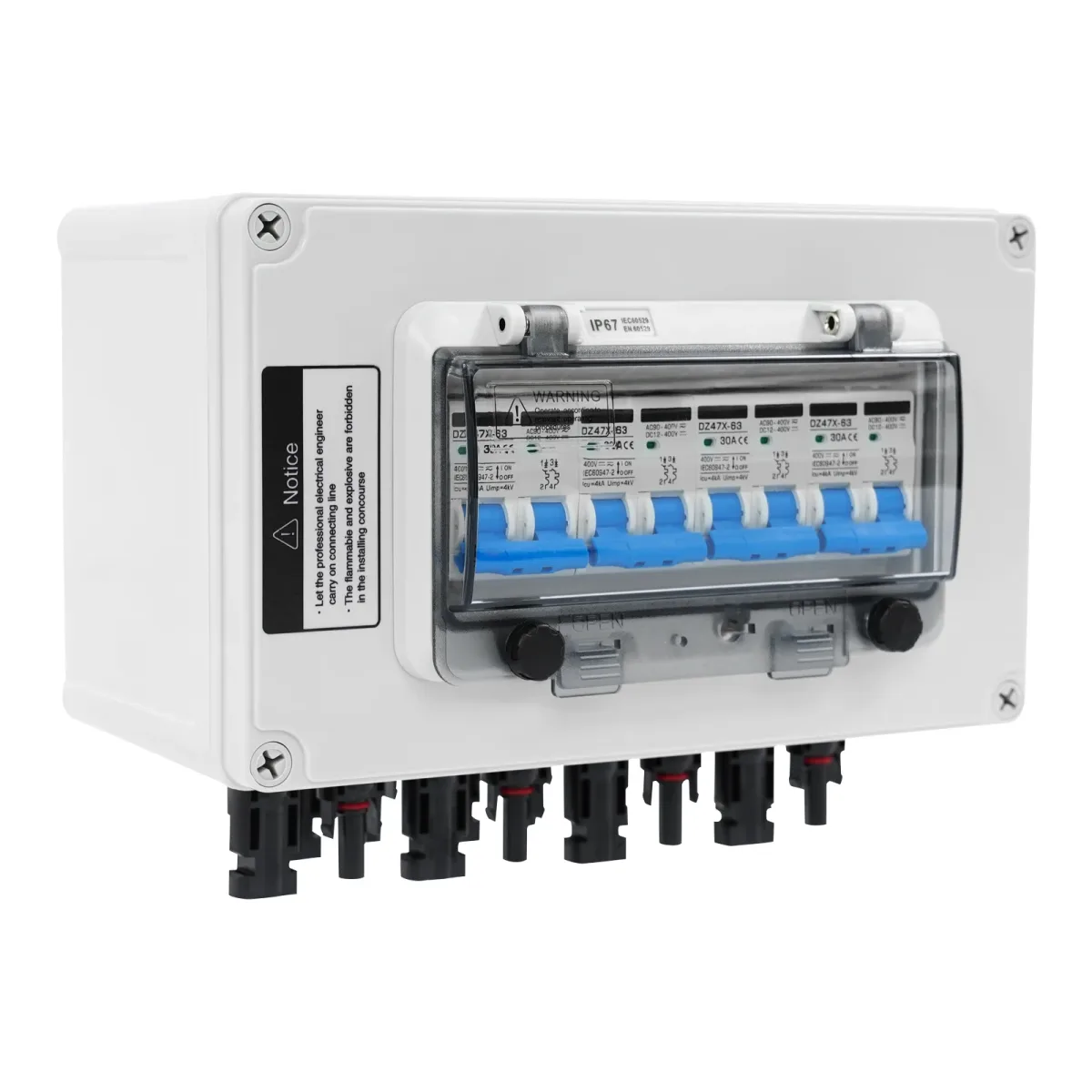

Boîte de combinaison PV blanche, 2 ou 4 entrées et sorties

Cette boîte de combinaison PV blanche regroupe les lignes de panneaux solaires et abrite le disjoncteur de l'installation. Elle convient aux panneaux extérieurs, aux camping-cars, aux onduleurs, aux batteries et aux réseaux photovoltaïques, raccordés au réseau ou autonomes.

Caractéristiques

• Boîtier en PC et caoutchouc, de couleur blanche
• Deux versions : 4 entrées et 4 sorties avec disjoncteur de 30 A, ou 2 entrées et 2 sorties avec disjoncteur de 15 A ou de 30 A
• Tension nominale de 12 à 400 V en courant continu
• Protection contre les surtensions : 40 kA CC 400 V
• Indice de protection IP67, avec joint en caoutchouc contre la poussière et l'eau
• Fenêtre de visualisation pour observer le disjoncteur

Raccordement et installation

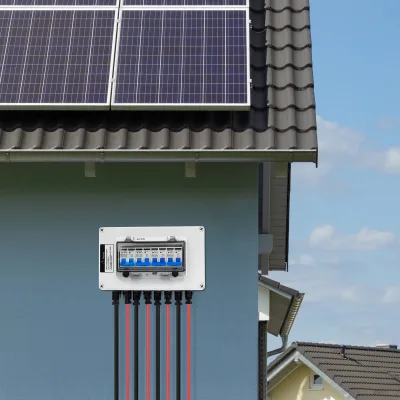

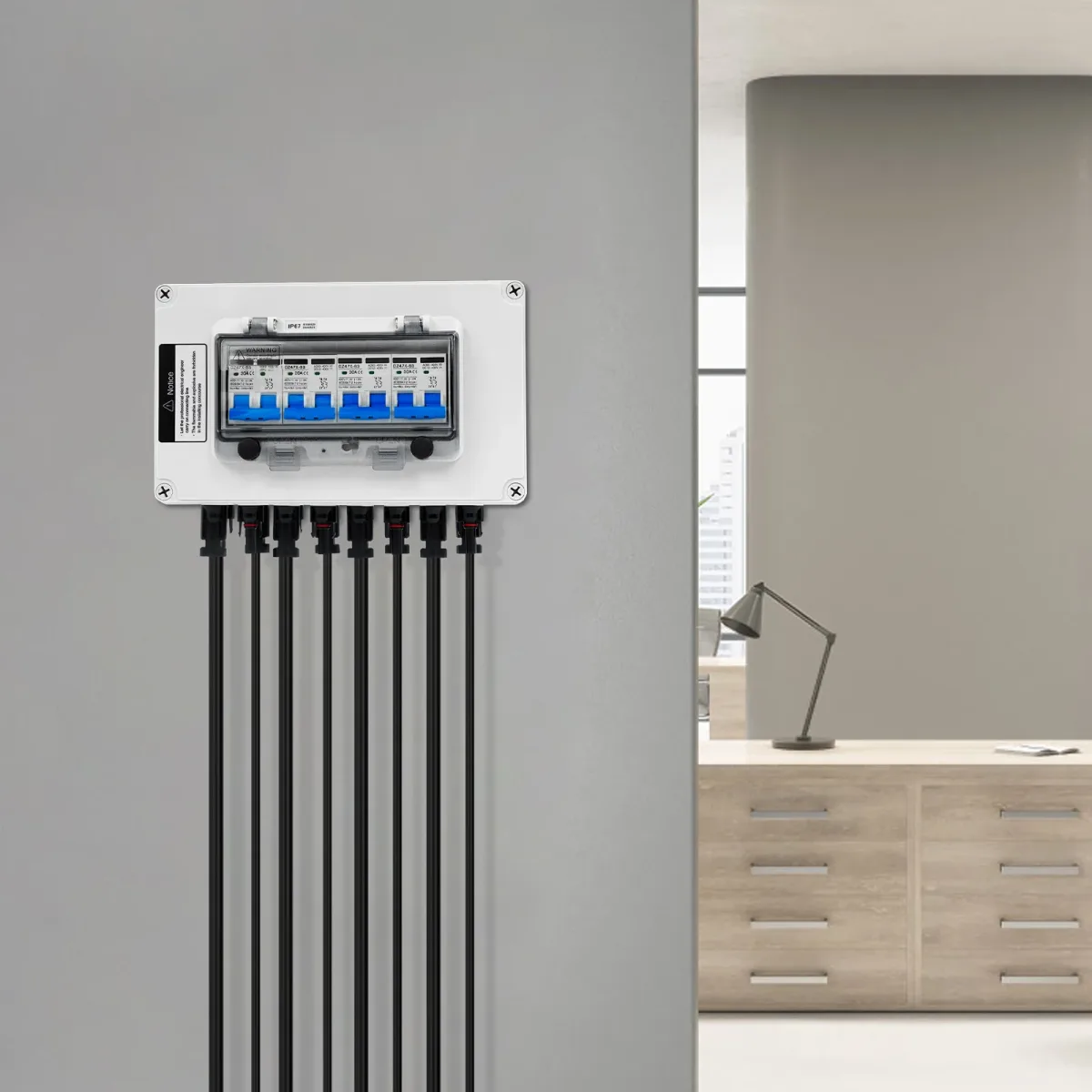

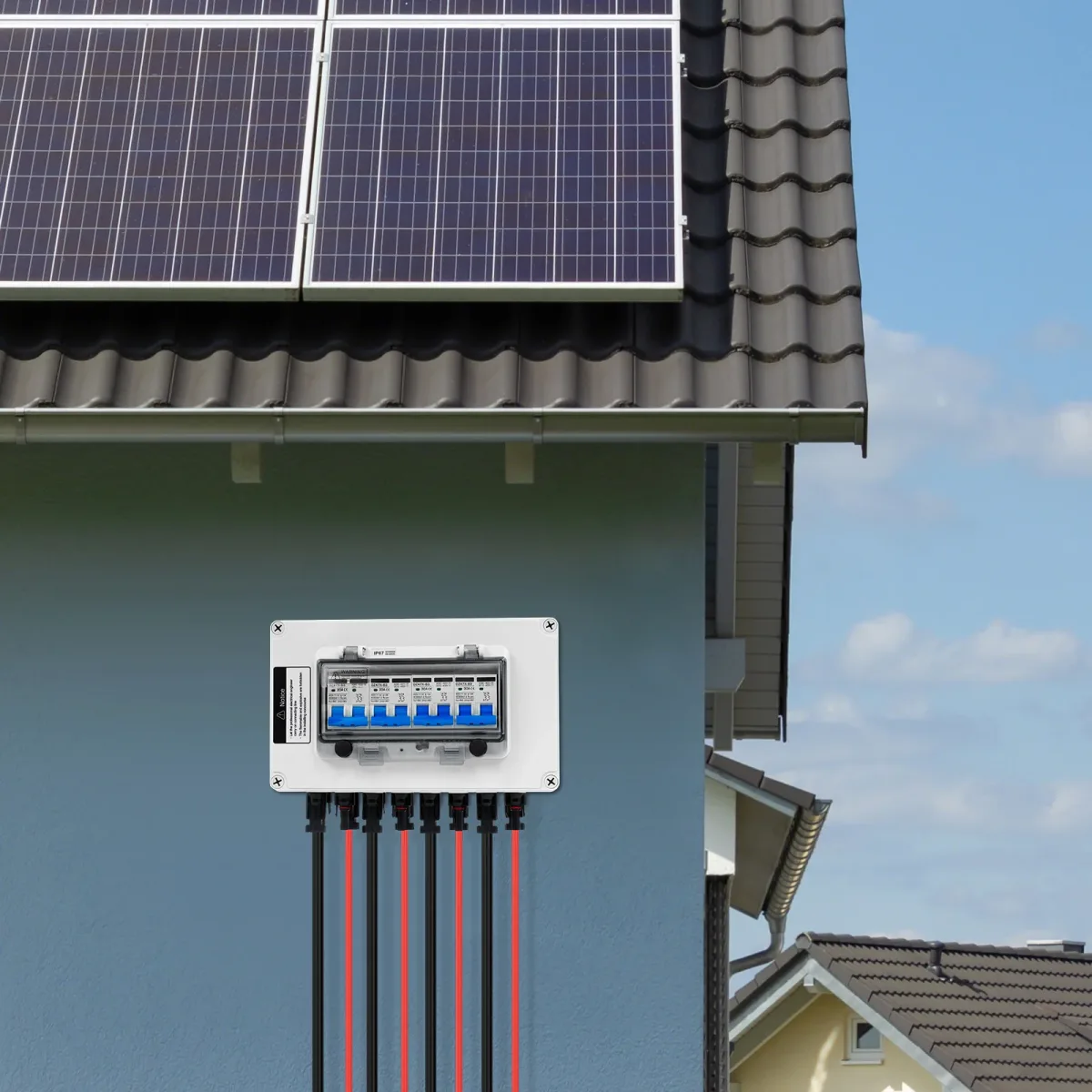

Les câbles se raccordent soit par connecteurs MC4, soit directement aux bornes, dont les vis se serrent à la main. Des trous pré-percés à l'arrière permettent une fixation murale, et les accessoires nécessaires à l'installation sont fournis. L'assemblage est à prévoir.

Dimensions et poids

La version 4 entrées et 4 sorties mesure 25 × 16 × 19 cm et pèse 1,14 kg. La version 2 entrées et 2 sorties mesure 215 × 175 × 130 mm et pèse 1,1 kg. Vérifiez la taille avant de choisir, une différence de 1 à 3 cm étant possible.

Le lot comprend une boîte de raccordement PV et ses accessoires d'installation. Le câblage doit être confié à un électricien qualifié, et le courant maximal de la charge doit rester inférieur à celui du disjoncteur.
